項目需求

?

城市供熱項目建換熱站400個。 每個換熱站內1-3臺換熱機組每臺機組設有西門子 S7-1200 PLC。換熱站位置在不同地點。原有系統監控軟件Wincc，由于Wincc軟件對于PLC接入個數有限制，不能滿足系統預期的應用規模。

?

?

項目實施方案

?

利用KEPServerEX OPC 通訊軟件解決通訊中PLC接入個數有限制的問題。采用KEPServerEX OPC服務器實現多個PLC的連接，使得系統具備可連接最大400個PLC站的能力。同時加入與其他系統接入的功能。

?

具體改造設計如下：

?

1、KEPServerEX OPC 服務器單獨設置在一臺服務器上，獨立于 Wincc 服務器。

?

2、為了避免OPC DA遠程通訊中需要進行 DCOM 設置，系統監控軟件Wincc采用 OPC UA 與 KEPServerEX OPC 服務器通訊。??

?

3、Wincc 主服務器和冗余服務器同時接收數據，KEPServerEX OPC服務器接收 Wincc 主服務器下達指令，當 Wincc 主服務器故障，OPC 服務器接收 Wincc 冗余服務器指令。

?

4、KEPServerEX OPC服務器上配置DataLogger，將實時數據傳送到關系型數據庫進行存儲。

?

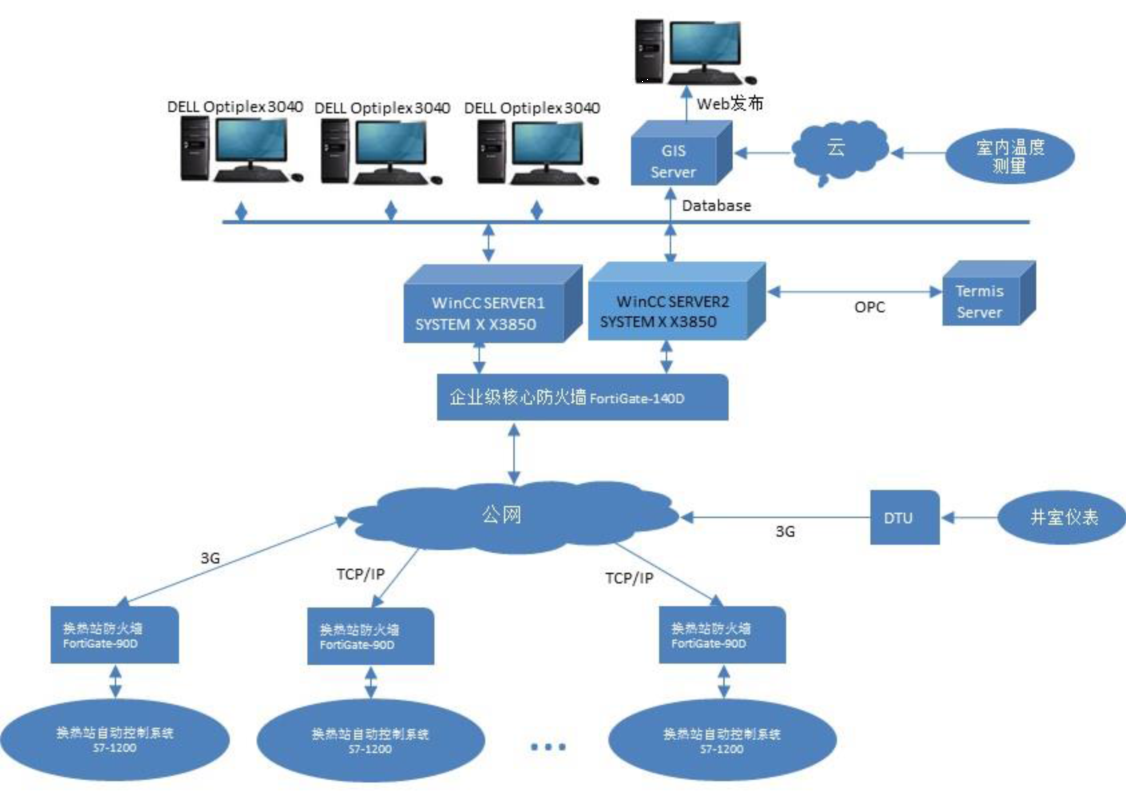

改造后，系統拓撲圖如下：

?

?
