在工業自動化與信息化深度融合的今天，一個典型的場景反復出現在各類制造企業中：生產線上運行著西門子S7-1500 PLC，而企業的管理決策層需要在SQL Server數據庫中實時查看關鍵工藝參數、產量數據或設備狀態。

本文將從技術實現的角度，詳細拆解Kepware采集西門子S7-1500 PLC數據并寫入SQL Server的全過程，揭示其背后的設計邏輯與工程要點。

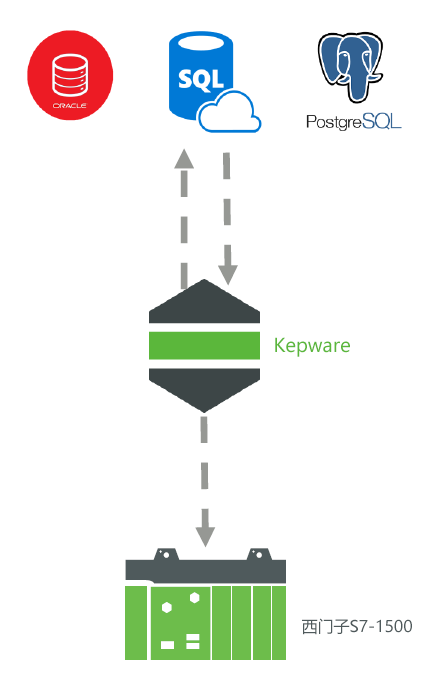

技術架構：

整個數據鏈路由三個核心環節構成：

數據源端：西門子S7-1500 PLC，通過以太網對外提供實時數據。

采集與分發中樞：Kepware服務器，利用Siemens驅動從PLC讀取數據，并通過Data Logger插件將數據轉發至數據庫。

數據目標端：SQL Server數據庫，作為企業級數據存儲中心，供MES、ERP、BI等上層應用消費。

Kepware在此架構中扮演了協議轉換器與數據網關的雙重角色。它不僅解決了西門子專有協議（如S7通信）與IT標準協議（ODBC/SQL）之間的異構問題，更提供了工業級的可靠性保障——包括斷線重連、數據緩存、質量戳標記等關鍵特性。

西門子S7-1500 PLC端配置：

要實現Kepware與PLC的通信，PLC端的配置是前提。這一環節的配置正確與否，直接決定了后續所有工作的成敗，同時也是工業網絡安全的重要關口。

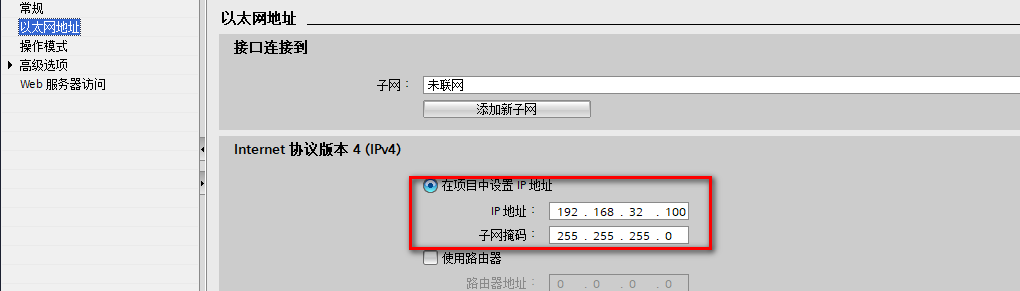

• IP地址固定與網絡可達：S7-1500 PLC必須配置為固定的IP地址（如192.168.250.20），并確保Kepware服務器與該IP地址處于同一子網或路由可達的網絡中。

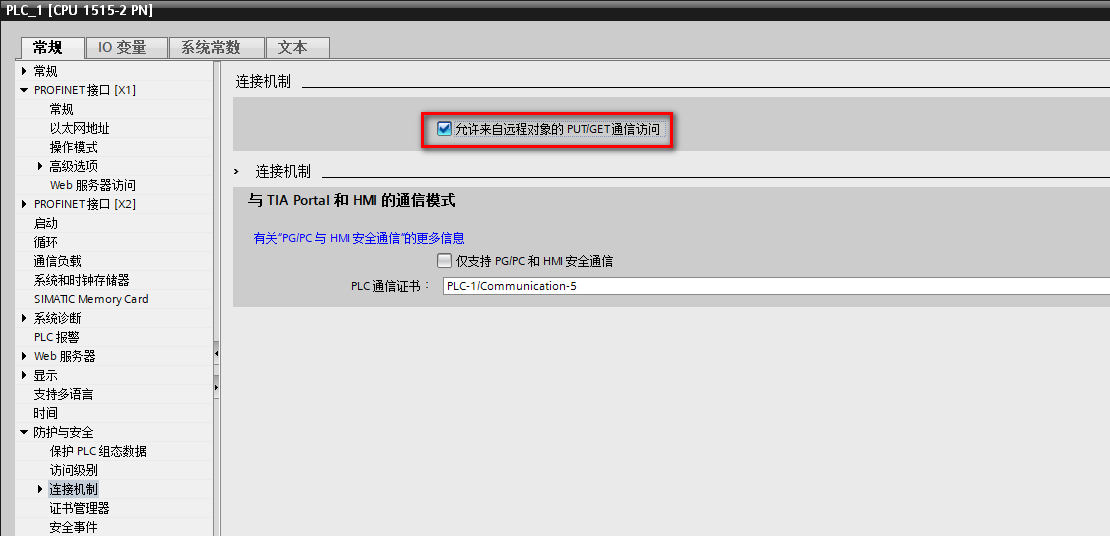

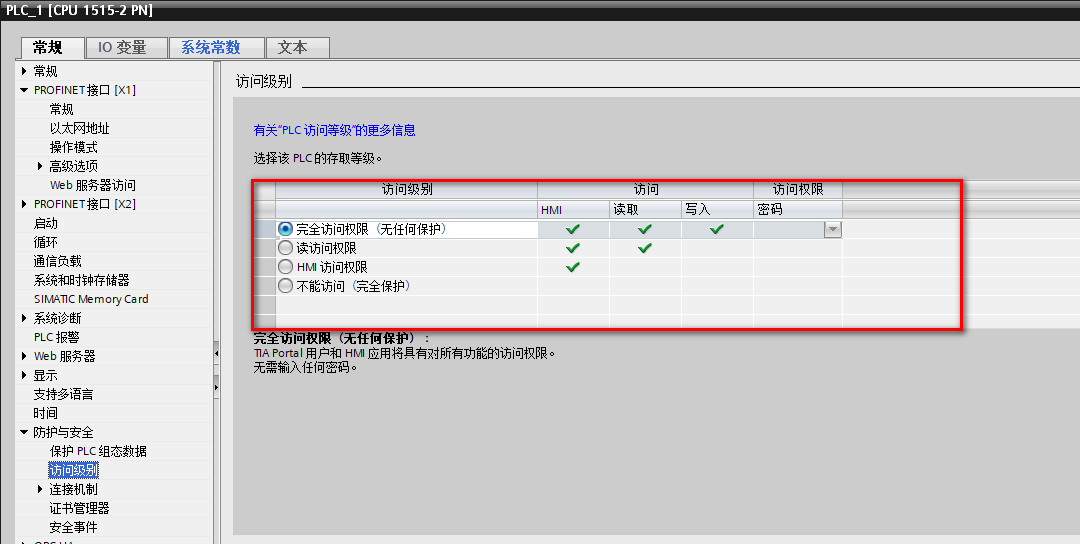

訪問權限的精確控制：在S7-1500的“保護”設置中，必須將“訪問級別”設置為“完全訪問權限”，并將“連接機制”勾選為“允許來自遠程對象的PUT/GET通信訪問”。

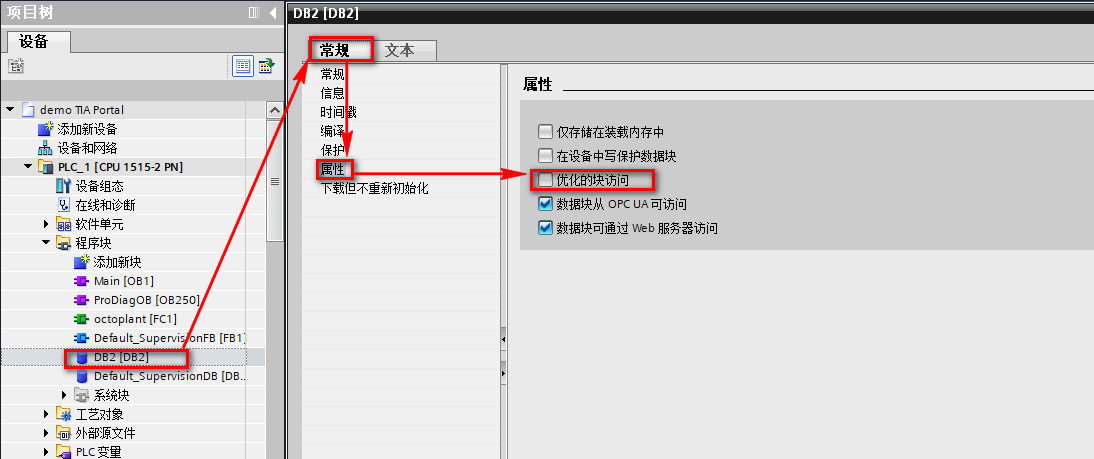

• DB塊的屬性設置:在DB塊的屬性中，必須取消勾選“優化塊訪問”選項。

Kepware端配置：

• 通道創建：在Kepware中右鍵“連接性”新建通道，協議選擇“Siemens TCP/IP Ethernet”。

若Kepware版本為6.11及以上，且購買了西門子PLUS工業套裝，推薦使用“Siemens S7 Plus Ethernet”驅動。該驅動支持自動標簽生成功能——連接PLC后，Kepware可自動掃描并導入所有PLC變量，免去手動建點的人力成本，尤其適用于變量數量龐大的大型項目。

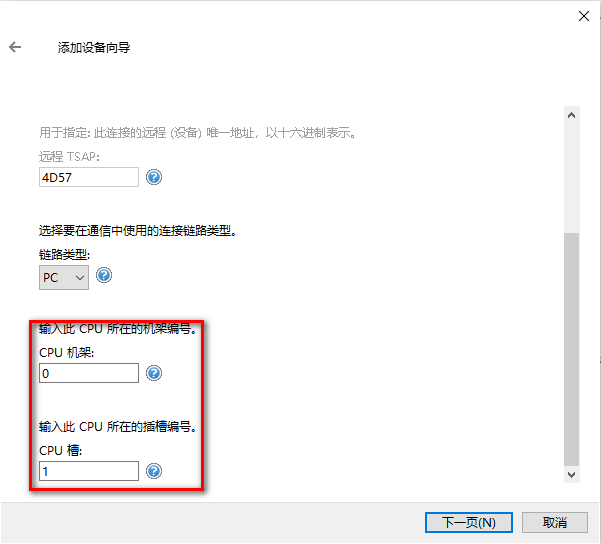

• 設備配置：在添加設備時，需要準確填寫設備ID、端口號、機架號（Rack）、槽號（Slot）。

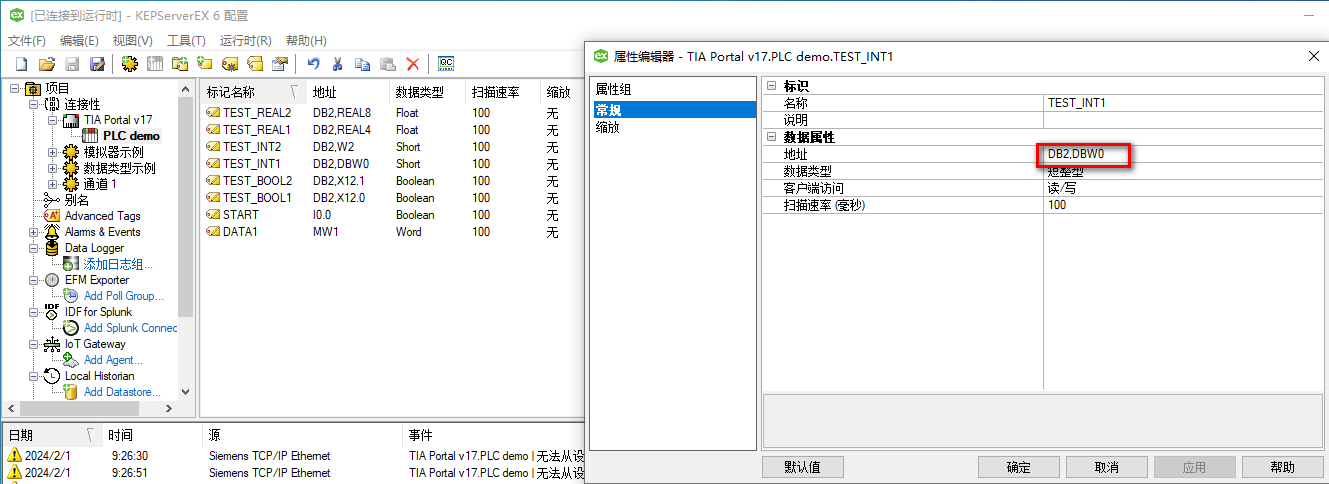

• 標簽創建：完成設備添加后，需要手動創建標簽并填寫正確的PLC地址。

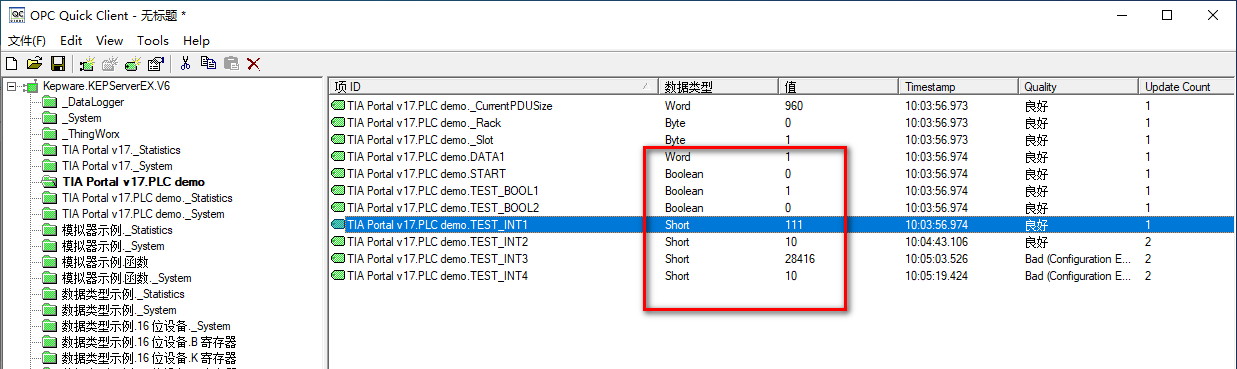

數據監控：通過Kepware的Quick Client工具，可以實時監控標簽值的變化，驗證采集鏈路的完整性。

數據寫入SQL Server：

數據采集完成后，接下來通過Data Logger插件將數據寫入SQL Server。Data Logger是Kepware的高級插件，其帶來的配置靈活性和可靠性，在正式項目中不可或缺。

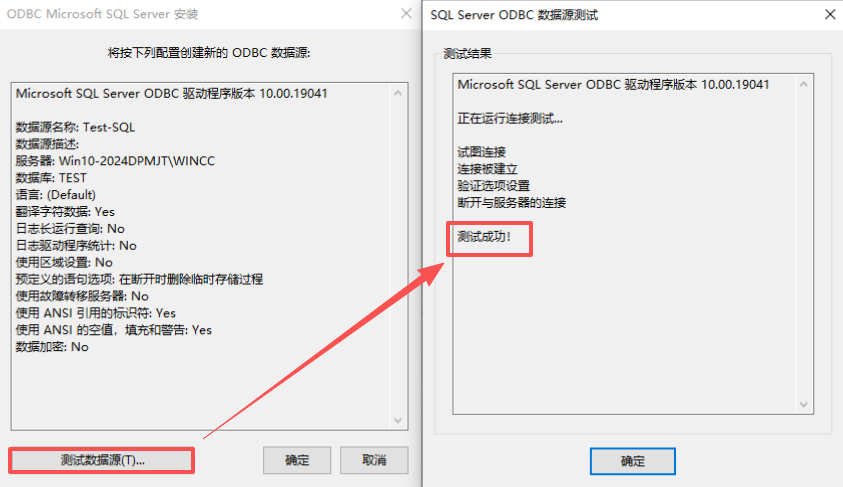

• DSN配置：DSN（Data Source Name）是ODBC連接的關鍵配置，它定義了如何找到數據庫以及使用哪種驅動程序。因此，需要為SQL Server創建系統DSN。配置完成后，務必執行“測試數據源”直至成功，這一步不可跳過。

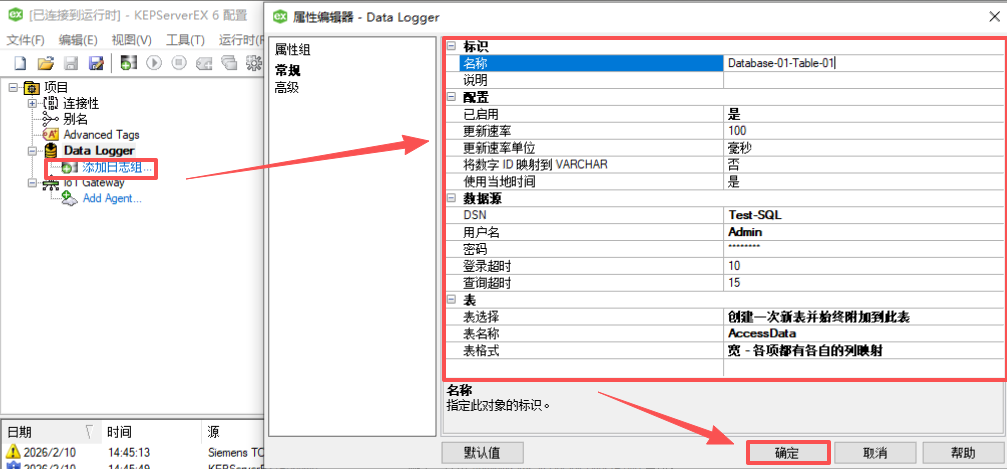

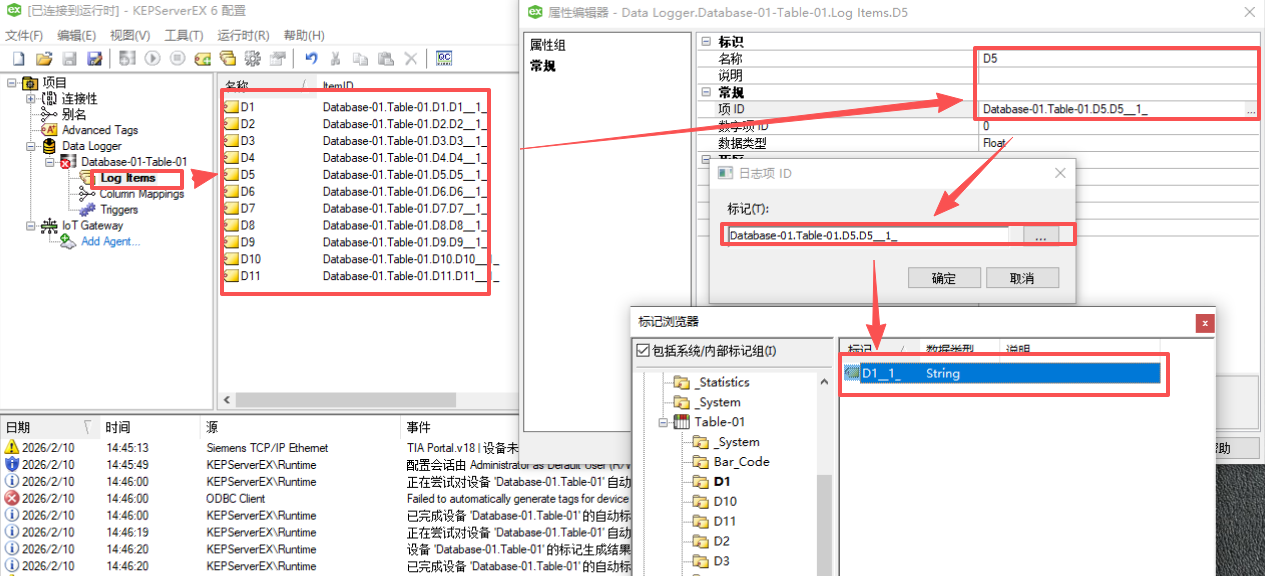

• 日志組配置：創建日志組（Log Group），定義表選擇、表格式、更新速率、列映射、觸發器。

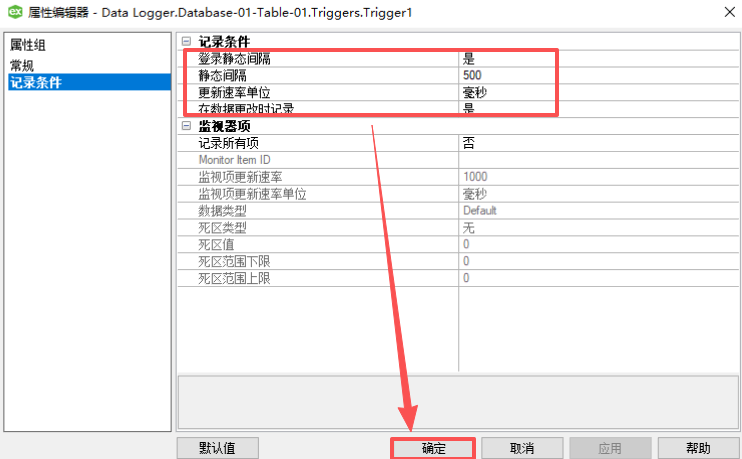

觸發器配置是控制寫入行為的核心：

始終觸發：每個更新周期均寫入。適用于連續記錄場景，如溫度、壓力等過程變量。

基于時間：在指定時間段內寫入。例如，僅記錄白班生產數據，夜班不記錄。

基于條件：僅當特定條件滿足時寫入。這是最具工程價值的模式。例如，設置一個“產量完成”信號標簽作為觸發條件，當該信號變?yōu)門RUE時，將當前所有工藝參數作為一條完成記錄寫入數據

庫。這種方式極大地減少了無效數據的存儲。

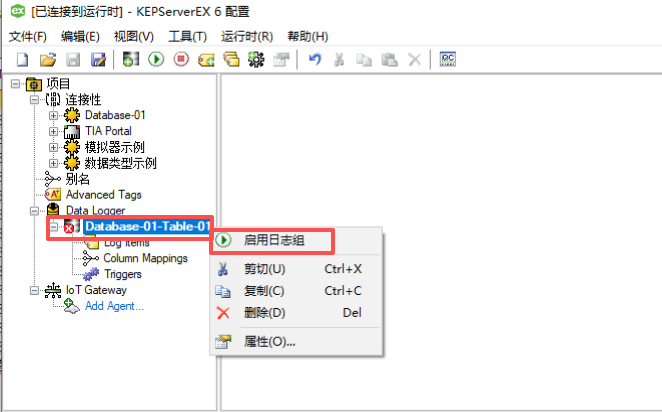

• 啟停驗證與故障恢復：啟用日志組后，數據開始流入SQL Server。在驗證階段，在QuickClient中觀察標簽值變化，在SQL Server Management Studio中執行查詢，確認新記錄按照預期的頻率和字段值寫入。

若SQL Server數據庫臨時不可用（如網絡中斷、數據庫重啟），DataLogger會將未能成功寫入的數據緩存至本地磁盤（需提前在日志組屬性中配置存儲路徑）。待數據庫恢復后，Kepware會自動將緩存數據寫入，確保數據零丟失。這一機制對于無人值守的工業環境至關重要。
