2025-12-29
行業背景與痛點
在煤礦分選與洗煤全流程中，皮帶運輸機是銜接井下開采、中轉輸送至洗煤加工的核心樞紐，其運行穩定性直接決定生產效率與作業安全。傳統皮帶運輸依賴人工操作，存在多皮帶協同難、安全風險高、部署維護繁瑣等核心痛點。PLC作為皮帶運輸自動化系統的核心，通過與各類傳感器、執行機構的連鎖控制，可實現煤炭自動輸送與精準分配，是破解上述痛點的關鍵技術路徑。
項目核心需求（聚焦選煤廠實際應用場景）
1. 多皮帶協同自動化：實現5條主運輸皮帶、3條中轉皮帶的聯動輸煤，根據洗煤產能自動調節速度，避免堆積/斷供；
2. 全維度信號采集：精準采集拉繩急停、跑偏檢測、速度監測、打滑保護、電機溫度/電流、料位檢測等關鍵傳感器信號；
3. 分級連鎖停機：異常工況下（如跑偏超標、電機過熱），啟動“異常皮帶優先停機,上下游聯動停機”機制，保障安全；
4. 跨系統通訊：需與中心洗煤廠大型PLC實時通訊，同步數據與控制指令；
5. 現場適配性：控制箱空間狹?。ㄐ杈o湊安裝）、環境溫度低至-20℃（需寬溫運行）、布線便捷（分布式架構）；
6. 高效運維：支持統一編程與遠程維護，降低技術人員現場作業強度。

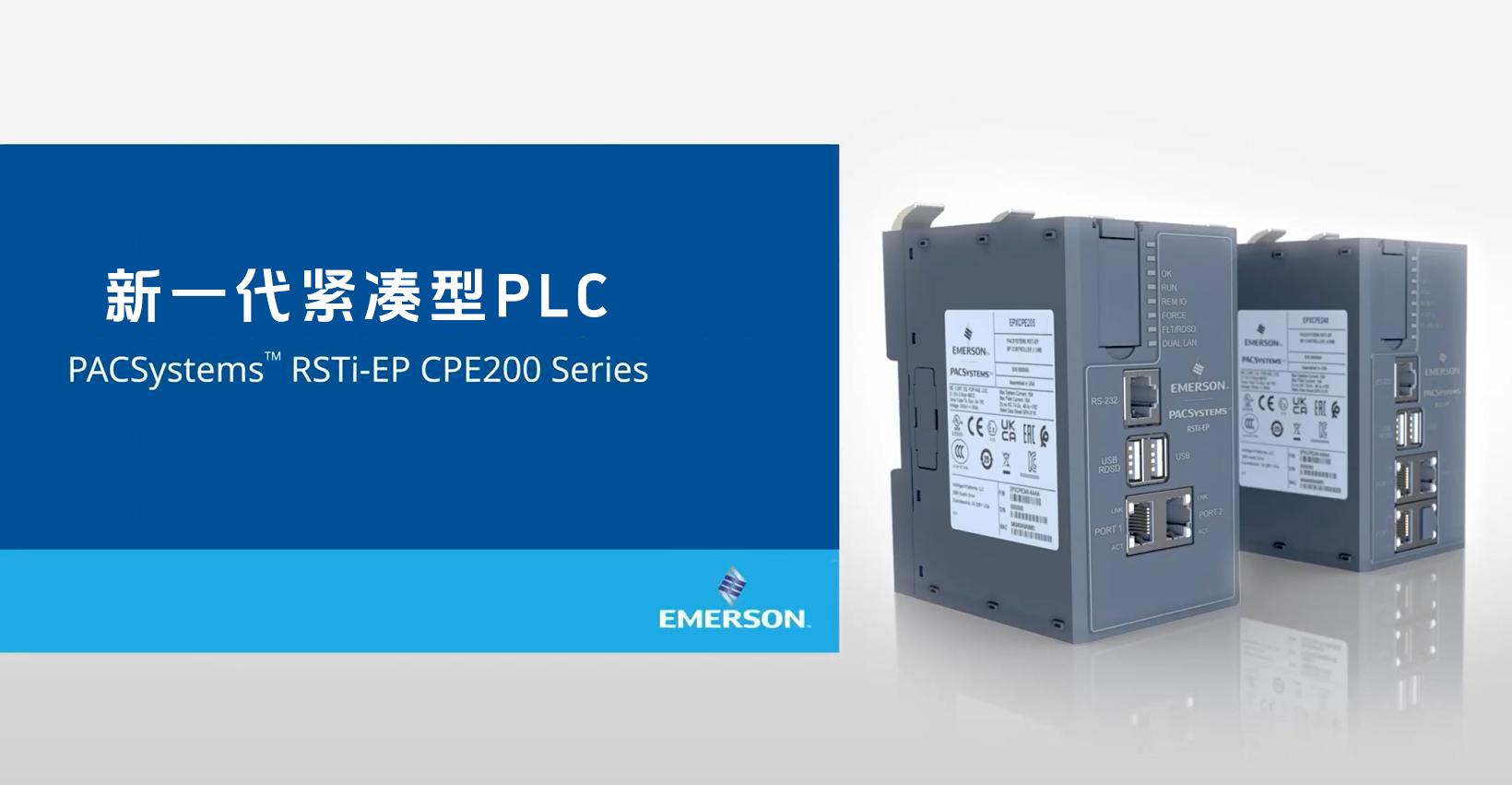

艾默生RSTi-EP CPE200系列解決方案
采用“集中控制+分布式擴展”架構，以RSTi-EP CPE200系列緊湊型控制器為核心，搭配IO分站構建小型可靠控制系統，完美匹配項目需求。
（一）核心控制層：EPXCPE220高性能CPU
- 運算與存儲：內置4M用戶內存，支持復雜聯動邏輯編程，可同時處理多設備控制算法、傳感器信號解析、跨系統通訊等多任務，響應延遲低至毫秒級；
- 高速通訊接口：3個RJ45 1Gbps以太網接口，分別用于：
- 遠程RSTi-EP IO分站的Profinet實時以太網通訊；
- 控制中心組態監控軟件采集控制（以太網協議: SRTP、Modbus TCP、OPC UA 、EGD）
- 本地監控觸摸屏連接（參數修改、狀態查看）；
- 遠程維護（無需現場值守，支持程序調試升級）；
- 編程優勢：支持 Machine Edition統一編程平臺，兼容IEC 61131-3標準編程語言（梯形圖、語句表，C語言等），與艾默生其他工業控制器共用環境，無需額外學習成本。
（二）分布式擴展層：EPXPNS001 IO分站
- 高速網絡兼容：支持Profinet IO實時通訊（速率100Mbps），避免長距離信號衰減/延遲；
- 擴展能力：?jiǎn)畏终局С?4個IO模塊擴展，單分站輸入輸出總?cè)萘?024字節，全覆蓋單條皮帶所有傳感器信號采集需求；
- 部署優勢：體積僅為傳統IO模塊的1/3，可就近安裝在皮帶沿線小型控制箱內，單條皮帶節省布線約300米，降低施工與故障風險。
（三）工業級環境適配設計
- 寬溫抗干擾：工作溫度范圍 -20℃~+60℃，通過EMC電磁兼容性認證，抵御電機、變頻器干擾，適配井下及冬季露天場景；
- 緊湊安裝：CPU模塊厚度45mm，IO模塊卡扣式安裝，整套系統可集成在400mm×300mm×200mm標準控制箱內，完美嵌入皮帶機架預留空間；
- 高可靠性：工業級元器件，MTBF（平均無故障時間）超10萬小時，支持部分IO模塊熱插拔，故障更換不影響系統運行。
項目運行核心成效
方案投運以來，系統穩定運行，核心價值如下：
1. 生產效率提升：全自動協同運行使煤炭輸送效率顯著提升，設備利用率提升30%，；
2. 安全防護升級：傳感器連鎖響應時間≤200ms，分級停機機制避免安全事故，投運至今零設備失控故障；
3. 運維成本降低：統一編程環境縮短40%調試時間，遠程維護使現場巡檢頻次從每天3次降至每天1次，年節省運維成本約10萬元；
4. 系統兼容無縫：與中心PLC通訊成功率99.99%，輸送數據融入全廠智能化調度體系；
5. 環境適配完美：寬溫設計確保冬季低溫?zé)o故障，緊湊安裝適配現場控制箱，設備故障率較傳統系統降低30%。
方案核心優勢總結
艾默生RSTi-EP CPE200系列控制器憑借 “緊湊便捷的安裝設計、統一高效的編程環境、穩定可靠的工業級性能、靈活擴展的分布式架構”，精準解決了選煤廠皮帶運輸?shù)暮诵耐袋c(diǎn)。該方案不僅實現了全流程自動化升級，更以高性價比、低運維成本、強兼容性的特點，成為煤礦及選煤行業自動化改造的可復制范例。
